本實用新型公開了一種快速高效污泥烘干裝置，包括烘干箱、好氧室、沖洗管、中空粉碎軸和粉碎齒，所述烘干箱上方設有好氧室，所述好氧室一端設有排氣管，所述好氧室下方設有沖洗管，所述烘干箱下方設有分離液管，所述烘干箱一端設有熱風進孔，所述烘干箱另一端設有上水接管，所述烘干箱表面設有觀察窗，所述烘干箱內底部設有臭氧發生器，所述臭氧發生器上方設有中空粉碎軸。本實用新型結構簡單，設計新穎，提高設備對污泥的烘干效率，增加污泥受熱均勻性，提高工作效率，能夠有效的去除污泥內部的異味以及有害顆粒，集中對污水進行處理，從而將低降低污泥的含水率，避免污水亂排現象，便于清洗以及維修，操作簡單。
權利要求書

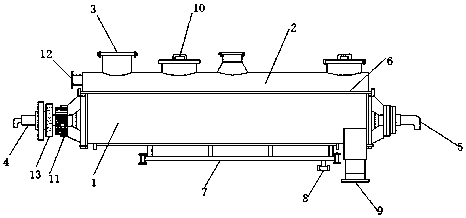

1.一種快速高效污泥烘干裝置，包括烘干箱(1)、好氧室(2)、沖洗管(6)、中空粉碎軸(15)和粉碎齒(16)，其特征在于：所述烘干箱(1)上方設有好氧室(2)，所述好氧室(2)一端設有排氣管(12)，所述好氧室(2)下方設有沖洗管(6)，所述烘干箱(1)下方設有分離液管(7)，所述烘干箱(1)一端設有熱風進孔(4)，所述烘干箱(1)另一端設有上水接管(5)，所述烘干箱(1)表面設有觀察窗(17)，所述烘干箱(1)內底部設有臭氧發生器(14)，所述臭氧發生器(14)上方設有中空粉碎軸(15)，所述中空粉碎軸(15)表面固定連接有粉碎齒(16)。
2.根據權利要求1所述的一種快速高效污泥烘干裝置，其特征在于：所述好氧室(2)表面設有原料進口(3)，所述原料進口(3)一側設有上蓋(10)。
3.根據權利要求1所述的一種快速高效污泥烘干裝置，其特征在于：所述熱風進孔(4)一端與中空粉碎軸(15)相連接，所述熱風進孔(4)一側設有粉碎電機(13)，所述粉碎電機(13)一側與調節器(11)電性連接，所述調節器(11)與中空粉碎軸(15)電性相連。
4.根據權利要求1所述的一種快速高效污泥烘干裝置，其特征在于：所述分離液管(7)底部設有排液管(8)，所述分離液管(7)一側設有污泥出口(9)。
5.根據權利要求1所述的一種快速高效污泥烘干裝置，其特征在于：所述沖洗管(6)與上水接管(5)進行連接。
說明書
一種快速高效污泥烘干裝置
技術領域
本實用新型涉及機械領域，特別涉及一種快速高效污泥烘干裝置。
背景技術
污泥是油田煉化等工業污水和城市污水處理場的主要污染源之一，但現有的污泥處理裝置費用成本高，體積大，占地面積較大，污泥烘干過程是比不可缺少的步驟，但現有污泥烘干裝置效率較低，烘干時間較長，從而增加烘干成本，不便于清洗，對于較大塊的污泥烘干效果較差，污泥含水量較大，不能對污水進行處理，從而污染環境。為此，我們提出一種快速高效污泥烘干裝置。
實用新型內容
本實用新型的主要目的在于提供一種快速高效污泥烘干裝置，該實用新型結構簡單，設計新穎，提高設備對污泥的烘干效率，增加污泥受熱均勻性，提高工作效率，能夠有效的去除污泥內部的異味以及有害顆粒，集中對污水進行處理，從而將低降低污泥的含水率，避免污水亂排現象，便于清洗以及維修，操作簡單，可以有效解決背景技術中的問題。
為實現上述目的，本實用新型采取的技術方案為：
一種快速高效污泥烘干裝置，包括烘干箱、好氧室、沖洗管、中空粉碎軸和粉碎齒，所述烘干箱上方設有好氧室，所述好氧室一端設有排氣管，所述好氧室下方設有沖洗管，所述烘干箱下方設有分離液管，所述烘干箱一端設有熱風進孔，所述烘干箱另一端設有上水接管，所述烘干箱表面設有觀察窗，所述烘干箱內底部設有臭氧發生器，所述臭氧發生器上方設有中空粉碎軸，所述中空粉碎軸表面固定連接有粉碎齒。
進一步地，所述好氧室表面設有原料進口，所述原料進口一側設有上蓋。
進一步地，所述熱風進孔一端與中空粉碎軸相連接，所述熱風進孔一側設有粉碎電機，所述粉碎電機一側與調節器電性連接，所述調節器與中空粉碎軸電性相連。
進一步地，所述分離液管底部設有排液管，所述分離液管一側設有污泥出口。
進一步地，所述沖洗管與上水接管進行連接。
與現有技術相比，本實用新型具有如下有益效果：該種快速高效污泥烘干裝置，通過污泥從烘干筒體的上方的的原料進口進入，首先經過好氧室內部，通過好氧室，對污泥進行發酵，并去除污泥內部的異味以及有害顆粒，通過排氣管，將發酵過程產生的氣體經過凈化過后排出，通過加熱機構給烘干箱提供熱量，利用熱風進孔將熱量進入中空粉碎軸內部，使得烘干箱內的熱量會通過中空粉碎軸傳遞到烘干箱內給烘干箱內的污泥提供烘干溫度，通過臭氧發生器再次對污泥和其中液體進行凈化，提高污泥質量，通過粉碎電機帶動調節器和中空粉碎軸，進行轉動，使得中空粉碎軸對烘干箱內部的污泥進行攪拌以及對大塊的污泥進行粉碎，從而增加污泥干燥效果，加大污泥受熱均勻性，通過烘干箱底部的分離液管，有利于干燥過程中將污泥中的水液流向分離液管內部，整個降低污泥的含水率，避免污水亂排現象，通過污泥出口排出，通過沖洗管和上水接管的結合，有利于對烘干箱內部進行清洗，增加烘干箱的使用壽命，通過觀察窗，便于觀察烘干箱內部情況，該實用新型結構簡單，設計新穎，提高設備對污泥的烘干效率，增加污泥受熱均勻性，提高工作效率，能夠有效的去除污泥內部的異味以及有害顆粒，集中對污水進行處理，從而將低降低污泥的含水率，避免污水亂排現象，便于清洗以及維修，操作簡單。
